2006年對環境大氣中VOCs的人為來源進行了研究和源解析，結果表明，各人為污染源年平均貢獻率分別為汽車尾氣62%、汽油揮發9%、石油液化氣10%、涂料6%、石油化工6%、未知源6%。盡管當年由涂料貢獻的VOCs比例不算太高，到2011年我國涂料的總產量超過1氣000萬t，是2002年的近5倍，因此涂料對VOCs人為污染源的貢獻不可小覷，應該引起大家的關注。

    1涂料生產中廢氣的產生與排放量

    涂料生產過程VOCs的產生量相對較少，其產生量取決于溶劑種類、生產設備和工藝等。溶劑沸點高，生產過程密閉性好、溫度較低、時間短、自動化程度高，品種類型少(清洗頻次少)，則VOCs的產生量就少；涂料中低沸點溶劑用量多、生產過程為開放式、溫度較高、時間長、自動化程度低，清洗頻繁，則VOCs的產生量就多。顯然通過采用密閉型設備，提高自動化水平，優化生產工藝，可以有效地從源頭上控制VOCs的產生量。

    2生產廢氣中粉塵的治理

    涂料生產中產生的粉塵主要是顏料和填料，除去的方法有干法和濕法2種，干法分離的粉塵可回用，濕法脫出的粉塵不可回用。

    干法除塵設備有：電除塵器、旋風除塵器、布袋除塵器。電除塵器效率高，可除去的顆粒粒徑小，但存在造價高、運行費用高和管理成本高等缺點。旋風除塵器造價低、處理能力大，但對小粒徑的粉塵除去效率低；布袋除塵器除塵效率高，價格適中，但存在易堵塞的缺點。目前大多數企業是采用氧布袋除塵器。

    濕法除塵器是采用水作為洗滌液，通過氣液兩相的接觸，將粉塵轉移到了水相中，該方法的除塵效率較高，運行成本較低，但增加了廢水量。濕法除塵的主要設備有：噴淋吸收塔、液柱吸收塔(改進噴淋吸收塔)、動力波洗滌器等。

    3生產廢氣中VOCs的治理

    3.1吸附分離技術

    吸附分離技術是利用固體吸附劑對混合氣體中VOCs進行吸附，在加熱的條件下解吸吸附的VOCs，通過冷卻冷凝回收VOCs或利用焚燒設備熱分解VOCs，如圖1所示。





    目前在工業常用的吸附劑除活性炭外，還有活性碳纖維、分子篩等，活性炭依據不同的原材料，又有煤質活性炭、椰子殼活性炭等?；钚蕴?jī)r(jià)格相對較低，對VOCs的吸附選擇性較小，因此大多數企業一般都是采用活性炭吸附劑。

    吸附設備的類型有固定床、移動床和吸附轉輪等，解吸的熱源是水蒸氣或熱空氣。水蒸氣再生脫附的含VOCs的氣體進行冷卻冷凝可回收溶劑；熱空氣再生脫附的含VOCs的氣體也可以冷凝回收有機溶劑，還可以利用焚燒設備進行焚燒分解VOCs并回收熱能。

    水蒸氣再生法會導致再生后的活性炭的吸附容量顯著降低，因此會縮短吸附分離的時間，導致吸附-解吸的周期縮短，從而增加能量和水的消耗。熱空氣再生法對活性炭吸附容量的影響較小，但冷凝分離回收VOCs的設備更大。

    活性炭吸附分離只有在合適的工藝條件下，才可能具有較高的除去VOCs的效果，首先吸氣罩的安裝位置到廢氣產生部位的距離在1m左右，捕集點適宜的風速取在0.5～1m/s。吸附系統操作參數則應滿足表1的指標。





    活性炭吸附法能耗低，設備投資較小，適用于低濃度的多種有機物，并且有回收溶劑的可能性，但是不宜處理高濃度的有機物，并且對于含水或含顆粒物的廢氣需進行預處理。

    3.2催化燃燒技術

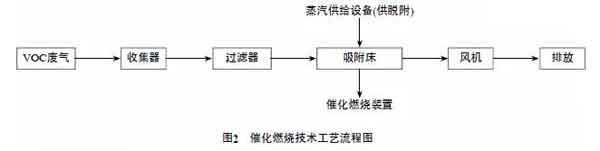

    催化燃燒技術與吸附分離技術最大的差別是解吸的條件及對解吸VOCs的處置方式不同。催化燃燒技術工藝流程圖見圖2。

催化燃燒技術工藝流程圖

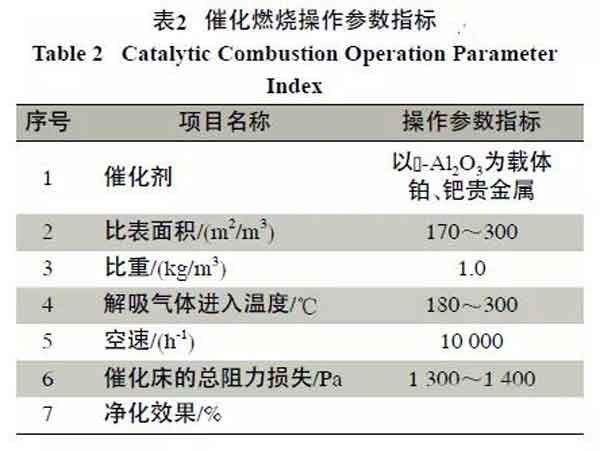

    由于催化燃燒技術在解吸階段采用的溫度更高，采用活性炭吸附劑存在著火的安全隱患，因此多采用分子篩為吸附劑。由于分子篩的吸附容量小于活性炭，因此吸附-解吸的周期縮短。催化燃燒系統的操作參數見表2。

涂料生產與涂裝過程中廢氣排放與治理

    催化燃燒后的氣體溫度較高，一般通過熱交換器加熱進口氣體后，部分用于吸附的VOCs的解吸，達到廢熱利用和節能的目的。

    催化燃燒技術對高濃度有機廢氣處理效率高，催化燃燒室將有機氣體轉變成無害的CO2和H2O，并保持穩定的自燃燒狀態，處理較為完全，一次啟動后無需外加熱，燃燒后的熱廢氣又用于對吸附劑的脫附再生，達到了廢熱利用、有機物處理徹底的目的。

    但是，催化燃燒對催化劑要求比較高，在催化氧化過程中還會產生一些二次污染物，含硫和含氯的VOCs易使催化劑中毒等；對一些低濃度的有機物直接進行催化燃燒的運行成本高；對于高濃度廢氣進行治理，對控制要求高，存在安全隱患。

    3.3生物凈化技術

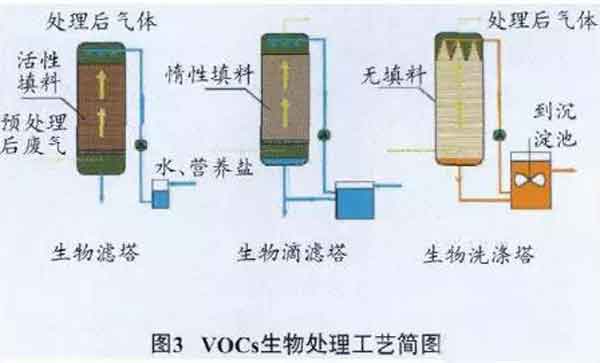

    生物法主要利用微生物的代謝作用，將VOCs轉化為CO2、H2O等無機物。生物濾塔、生物洗滌塔和生物滴濾塔是3種主要的生物處理工藝，工藝簡圖如圖3。

 VOCs生物處理工藝簡圖

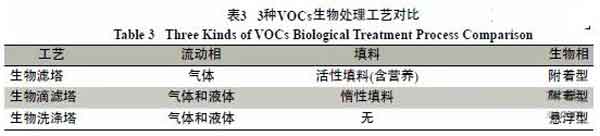

    3種典型VOCs生物處理工藝比較(見表3)。

3種VOCs生物處理工藝對比

    生物處理優點是工藝設備簡單、操作方便，投資少、運行費用低，無二次污染，可處理含不同性質組分的混合氣體等。由于生物降解速率較慢，廢氣中VOCs的濃度要低于5000mg/m3，承受負荷不能過高，處理的廢氣量有限，廢氣中不能含有對具有生物毒性的物質。

    3.4低溫等離子體分解技術

    低溫等離子體技術又稱非平衡等離子體技術，是在外加電場的作用下，通過介質放電產生大量的高能粒子，高能粒子與有機污染物分子發生一系列復雜的等離子體物理-化學反應，從而將有機污染物降解為無毒無害的物質。

    低溫等離子體的特點是能量密度較低，重粒子溫度接近室溫而電子溫度卻很高，整個系統的宏觀溫度不高，其電子與粒子有很高的反應活性。低溫等離子體技術的優勢是適于各類VOCs的治理，處理效率高，易操作，比較適于濃度低的VOCs的處理。

    4涂料涂裝中廢氣的產生與排放量

    涂料中的VOCs基本上是在涂裝過程中排放的，但我國還沒有各行業VOCs的排放標準。國家強制標準《大氣污染物綜合排放標準》(GB16297－1996)規定了特征污染物苯、甲苯、二甲****、甲醇和非甲烷總烴的排放限值。目前涂料生產與涂裝企業都參照?qǐng)?zhí)行上述國家標準。

    廣東省為了改善區域大氣環境質量，加強汽車行業、包裝印刷行業、家具行業和皮革行業VOCs排放控制和管理，促進上述行業工藝和污染治理技術的進步，由廣東省環境保護廳和廣東省質量技術監督局共同發布了4個行業的廣東省地方標準：

    《家具制造行業揮發性有機化合物排放標準》(DB的44/8142010)、《包裝印刷行業揮發性有機化合物排放標準》(DB44/8152010)、《表面涂裝(汽車制造業)揮發性有機化合物排放標準》(DB44/8162010)、《制鞋行業揮發性有機化合物排放標準》(DB44/8172010)，其中有2個標準與涂裝有關。

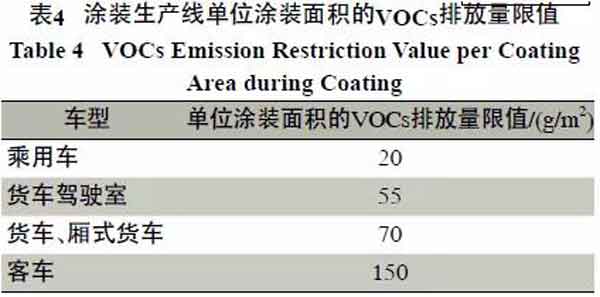

    這些標準已于2010年11月1日正式實施。其中《表面涂裝(汽車制造業)揮發性有機化合物排放標準》(DB44/8162010)，規定從2013年1月1日起，涂裝生產線單位涂裝面積的VOCs排放量限值應滿足表4的要求。

涂裝生產線單位涂裝面積的VOCs排放量限值

    在各行業中的涂裝多采用噴涂工藝，因此產生的廢氣中除了VOCs外，還含有細顆粒的固體物質(樹脂和顏填料)，因含有樹脂等黏稠物質，因此處理噴涂廢氣的第一步就是除去這些黏稠的細顆粒物質。目前采用的有濕法和干法2種，濕法是通過水簾或噴淋塔吸收脫出細顆粒物質，細顆粒物質進入水中形成漆渣，用絮凝劑凝結后過濾除去，水循環使用。起始新鮮水開始能溶解少量的溶劑，循環很短的就被溶劑所飽和，其后的水不能再溶解溶劑。

    隨著循環次數的增加，漆渣量在不斷地積累，其中黏稠物質在循環過程中很容易黏附在管道和設備上，最終將導致管道的堵塞，因此水循環一段時間后，需要全部更換的。

    干法是采用過濾棉、粉體等吸附廢氣中的固體物質，過濾棉和粉體吸附飽和后，重新更換。采用濕法脫漆渣后廢氣中含有的水分被活性炭吸附，占據了吸附劑的容量，不利于有機溶劑的吸附分離操作。如果采用熱氧化分解，水分的增多則會提高過程的能量消耗。

    由于過濾棉的價格高，目前干法更多的是應用在噴涂廢氣產生量較少的行業或?qū)嶒?yàn)室。涂裝后的廢氣經過濾處理后的廢氣中的VOCs量并沒有減少，需要進一步處理降低排放濃度和總量，除了可以采用前面論述的吸收、吸附、冷凝、催化燃燒法外，更多的是采用蓄熱式廢氣焚燒爐，又稱蓄熱式熱氧化器(RTO)。

    RTO的工作原理是：有機廢氣經預熱室吸熱升溫后，進入燃燒室高溫焚燒，有機物氧化成二氧化碳和水，再經過另一個蓄熱室蓄存熱量后排放，蓄存的熱量用于預熱新進入的有機廢氣，經過周期性地改變氣流方向從而保持爐膛溫度的穩定。

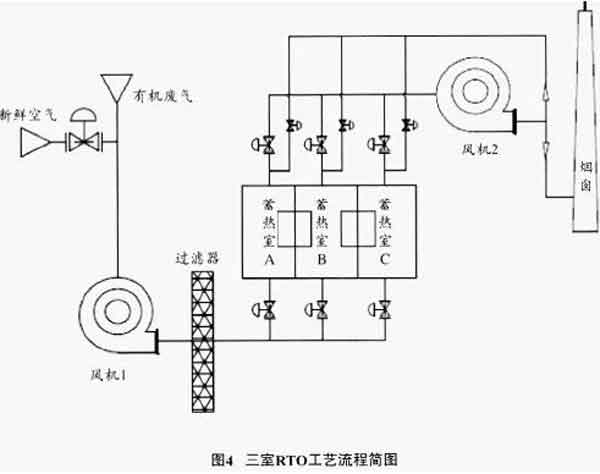

    為了進一步減低能耗、穩定操作和提高VOC的除去率，RTO的設備和工藝流程得到不斷地改進。圖4為三室RTO工藝流程，該工藝中有3個蓄熱室和2個燃燒室，有機廢氣由風機引入蓄熱室A吸熱升溫后，進入燃燒室燃燒，燃燒后的氣體進入蓄熱室B存蓄熱量后排出，同時蓄熱室C中殘留未分解的有機廢氣被凈化后的氣體反吹回燃燒室燃燒處理；

    一定時間后，廢氣引入蓄熱室B吸熱升溫后，進入燃燒室燃燒，燃燒后氣體中的熱量蓄存在蓄熱室C中后排出，同時蓄熱室A處于反吹狀態；再經一定時間后，廢氣引入蓄熱室C升溫后，經燃燒室燃燒，熱量蓄存于蓄熱室A中后排出，同時蓄熱室B處于反吹狀態；不斷交替循環，保證燃燒室溫度在800排

    ℃以上，保證高的換熱效率和VOC的除去率。

三室RTO工藝流程簡圖

    RTO適宜的VOC濃度范圍在2～8g/m3，對于低熱值氣體，可提高其濃度達12g/m3。燃燒室溫度需穩定維持在800℃以上，當廢氣中VOC濃度低時，需要補充燃?xì)饣蛉加汀?/span>

    5問題和建議

    目前對涂料生產過程產生的VOCs大多數企業都是活性炭吸附的處理方法，不對活性炭進行再生而是更換，更換的活性炭屬于危險廢物，需要交給有危險廢物處理資質的單位處理，這樣會增加企業的成本，加上監管上比較困難，因此有些企業很少更換甚至從未更換活性炭，目前有些地區的環保部門對新上項目產生的VOCs采用活性炭吸附處理工藝不認可。

    VOCs新的處理方法和工藝在不斷推出，但很多成果還處于實驗室階段，有些工藝對VOCs降解的中間產物不清楚，工程應用實例很少。所有處理VOCs的裝置對廢氣的流速、溫度和濃度等都有其要求，就是說上述條件規定了設備的大小和處理的流程，不按照要求設計和安裝處理裝置，那就意味著這些裝置的無效性。涂料生產過程控制VOCs產生量的最好的辦法就是采用先進的密閉的設備和工藝，從源頭上減少VOCs的產生，減少車間的氣味有利于操作工人的健康，減少環保設施的投入有利于節約投資和運行費用。

    采用RTO處理低VOCs濃度廢氣，操作費用較高。由于輥涂生產線產生的廢氣中，氣霧少，VOCs濃度較高，排放量及濃度穩定，容易收集，采用冷卻——吸附——解吸——冷凝的處理工藝可回收大部分VOCs，具有一定的經濟效益。廣東省執行的《表面涂裝(汽車制造業)揮發性有機化合物排放標準》(DB程44/8162010)，要求轎車生產企業必須采用水性涂料才可達標排放。我們也期望各行業抓緊VOCs排放總量和限值的標準，促進環境友好涂料的開發、生產和應用，真正從源頭控制VOCs的產生量和排放量。
